Beschreibung

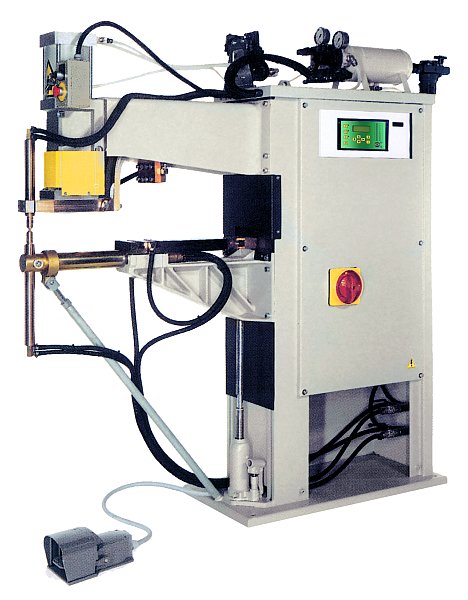

Punkt- und Buckelschweißgeräte mit wassergekühltem Trafo, Platten, Elektrodenhalterungen und Elektrode; Trafo mit epoxidharzbeschichteten Wicklungen.

Merkmale:

• Modulares Design der mechanischen Struktur, Arme, Spannbacken, Zylinder.
• Zylinder mit verchromtem Schaft für lebenslangen Schwerlastbetrieb; verstellbare Drehsperre.
• Schmierfreie, umweltfreundliche Druckluft-Komponenten, um die Freisetzung von Ölnebel zu vermeiden.
• Druckfreies Senken des Schweißkopfs für Einstellung und Wartung.
• Doppelhub-Zylinder mit Tastensteuerung.
• Eingebaute Druckluft-Filtereinheit und Tank.
• Druckluft-Trennvorrichtung.
• Ventile für die Drehzahlsteuerung der Elektroden, Stoßdämpfer am Hubende und Entlüfter mit Schalldämpfern, für leisen Betrieb.
• Zweistufiger elektrischer Fußanlasser, mit dem Werkstücke nur bei korrekter Positionierung eingespannt und geschweißt werden können.
• Anschlussvorbereitung für ein zusätzliches Fußpedal für das direkte Abrufen von Schweißprogramm Nr.2.
• Wassergekühlter Trafo, Platten, Elektrodenhalterungen und Elektroden; Trafo mit epoxidharzbeschichteten Wicklungen.
• TE550 Gleichstrom-Mikroprozessorsteuerung.
• Synchroner SCR Kontaktgeber, vom Kühlwasserkreis isoliert mit Schutzthermostast.
• Standardausstattung bei allen Modellen: Zweihand-Sicherheitssteuerung mit Timer für optimale Sicherheit und abnehmbarem Wahlschalter. Tasten mit Zweihand-Steuerung sind nur bei den Buckelschweißgeräten Standard (auf Anfrage für Punktschweißgeräte erhältlich).
• Not-Aus-Schalter für einen sofortigen Gerätestopp.

Zusatzausstattung

• 8230 – Ventil, das den Kühlwasserfluss bei abgeschaltetem Gerät stoppt und Strömungswächter, der das Schweißgerät stoppt, wenn das Kühlwasser nicht zirkuliert.
• 8232 – Dreh-Wahlschalter für das Abrufen des Schweißprogramms.
• 8234 – Doppelhub mit Druckluft-Fußpedal anstatt Taste. Für das Punktschweißen, wenn es die Umstände zwingend erfordern.
• 8235 – Zylinder 1242 daN (Durchmesser 125 mm Doppelstadium) Gesamthub 100 mm (nur bei Artikel 8201D..09D und 8214D).
• 8236 – Verstellbarer Hub für Zylinder 736 daN (Standard).
• 8237 – Verstellbarer Hub für Zylinder 1242 daN (optional 8235).
• 8238 – Geringe Quetschkraft für Zylinder 736 daN (Standard).
• 8239 – Geringe Quetschkraft für Zylinder 1242 daN (optional 8235).
• 8240 – Proportionalventil.
• Schweißsteuerung mit konstanter Energie.
